Doublifix : le doublage de mur intérieur sans prise de tête

2024. La crise du bâtiment fait rage et tous les acteurs sont à la recherche de solutions pertinentes pour leurs projets, en neuf comme en rénovation. Le challenge à relever ? Bâtir performant, bâtir vite et bas carbone, dans une enveloppe budgétaire limitée. L’isolation des murs par l’intérieur, poste de travaux important, est éminemment concernée par ces défis.

 Et si vous disposiez aujourd’hui d’une solution de doublage de mur intérieur économique, rapide à installer et bas carbone ? Une solution sans prise de tête, règlementaire et certifiée pour des chantiers garantis sans soucis ? Une solution sans colle, sans montants ni fourrures et compatible avec n’importe quelle plaque de plâtre ?

Si la réponse à ces questions est oui, alors on a quelque chose pour vous : notre tout nouveau système Doublifix. Suivez le guide et découvrez cette innovation signée HIRSCH Isolation.

La fixation, cœur du réacteur

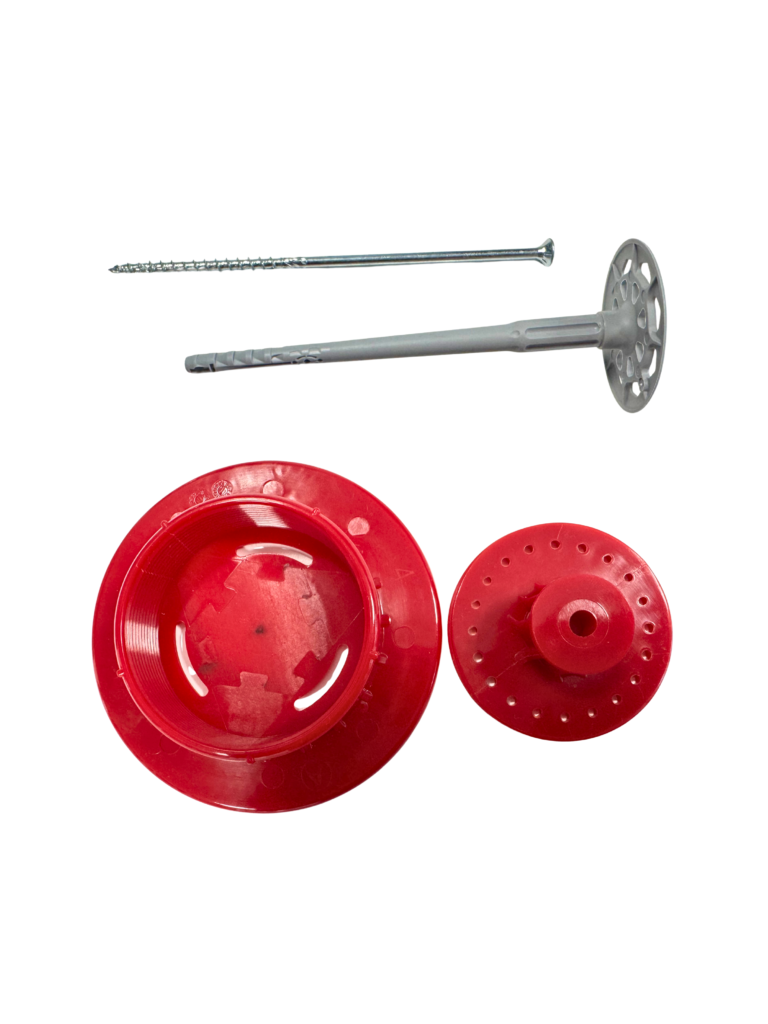

Le système de fixation du doublage Doublifix se compose de 4 éléments :

• La cheville Doublifix, permettant la fixation des isolants PSE jusqu’à une épaisseur de 160 mm
• La vis Doublifix, permettant le maintien de la partie inférieure du connecteur sur la cheville
• Le connecteur en 2 parties, permettant la solidarisation de la cheville avec la plaque de plâtre qui y sera vissée
• Les vis pour fixer la plaque de plâtre aux connecteurs

Ces pièces ont été développées avec l’entreprise Fischer, leader de la fixation. Le connecteur dispose également d’un brevet.

L’ensemble de ces pièces est proposé sous forme de kits, dont la longueur varie en fonction de l’épaisseur d’isolant retenue :

• Kit Doublifix 100mm PSE – fixation 150mm
• Kit Doublifix 120mm PSE – fixation 170mm
• Kit Doublifix 140mm PSE – fixation 190mm
• Kit Doublifix 160mm PSE – fixation 210mm

Chaque kit contient 30 pièces (cheville + connecteur + vis) permettant de couvrir une pièce de 22 m².

L’isolant PSE : performance et durabilité

Les panneaux isolants en polystyrène expansé compatibles avec le système Doublifix sont exclusivement de marque HIRSCH Isolation. Ils sont déclinés en PSE blanc ou graphité et bénéficient tous de certificats ACERMI, attestant de leurs performances thermiques. Les références éligibles dans nos gammes sont les suivantes :

• Graphipan® 32 Doublifix
• Graphipan® TM 30 Doublifix
• Graphipan® dB 32 Doublifix
• Graphipan dB 30 Doublifix
• Stisolmur Th38

L’épaisseur d’isolant maximale qu’il est possible d’installer est de 160 mm, ce qui correspond à une résistance thermique de 5,30 m².K/W. De quoi offrir à vos parois une isolation thermique à la hauteur de la RE2020.

Le polystyrène expansé offre de nombreux avantages en isolation des murs intérieurs : en plus de sa performance thermique, il ne se tasse pas dans le temps et dispose d’un classement A+ pour ses très faibles émissions de COV. Léger et facile à couper, il ne nécessite pas d’EPI à la pose et n’est pas irritant. Nous recommandons l’emploi de découpeurs thermiques pour réaliser les découpes, afin de réduire au maximum les chutes générées sur chantier. Enfin le PSE est 100% recyclable, et grâce à ce système entièrement démontable il pourra être recyclé en fin de vie, par le biais de notre service REuse par exemple.

Plaque de plâtre et cornières : du standard

Contrairement à d’autres systèmes proposés sur le marché, le système de doublage de mur intérieur Doublifix peut être mis en œuvre avec des plaques de plâtre tout à fait standard. La plaque retenue devra avoir une épaisseur minimale de 12,5 mm, à bords amincis de type A, H1 ou I-H1 conforme à la norme NF EN 520, aux spécifications complémentaires définies dans la norme NF DTU 25.41 P1.2 (CGM) et bénéficiant de la marque NF. Elle peut être équipée d’un pare-vapeur (classe de perméance P3).

Les plaques sont fixées sur les cornières ou les connecteurs avec des vis plaque de plâtre F 3,5 x 35 mm.

2 cornières en acier type CR2 sont également nécessaires :

• Dimensions : 24 x 34 mm² de longueur courante 3 m et d’épaisseur 0,53 mm. Une haute et une basse (vendues séparément).

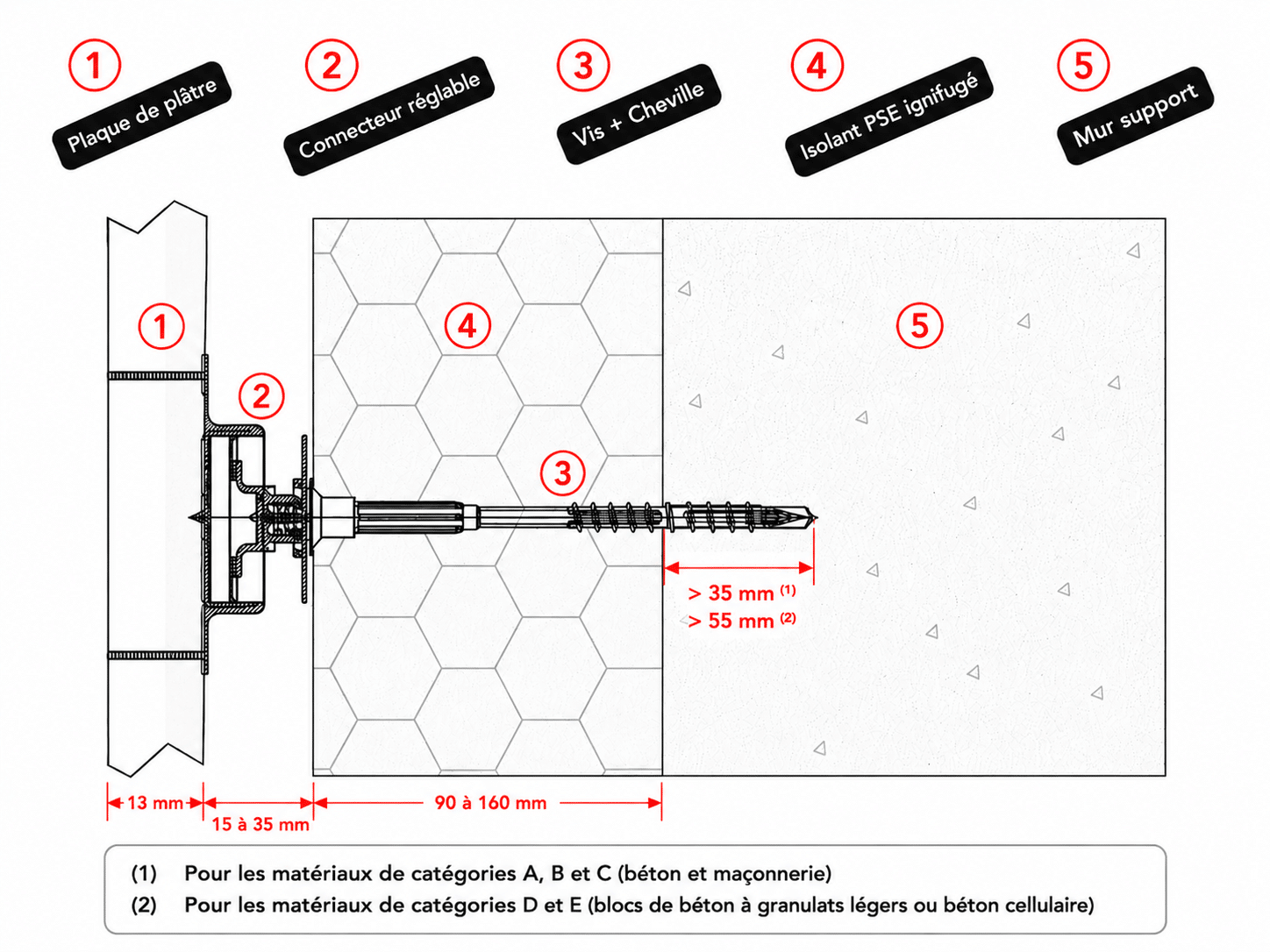

Schéma de composition du système :

Principales caractéristiques techniques :

• Système sous ATEx du CSTB  : n°3408_V1
• Impact environnemental réduit : poids carbone optimisé grâce à la suppression des fourrures et à l’optimisation du nombre de fixations (FDES en cours d’élaboration
• Essais de chocs : validation du cas A selon DTU 25.41 (selon essais n° DSSF 24-29339)
• Résistance feu : tenue au feu de l’écran pendant 15 min (conformité à la règlementation des bâtiments d’habitation. Conformité à l’Arrêté du 22 mars 2004 modifié, selon APL CERIB n° 043282-A.
• Performances acoustiques :

ΔRw, lourd = +8 dB sur voile béton (selon rapports essais CSTB AC24-32999)

ΔRw, lourd = +12 dB sur mur en brique maçonnée (selon rapports essais CSTB AC24-37541)

Si vous souhaitez en savoir plus sur la mise en œuvre du système Doublifix, rendez-vous sur notre article dédié, qui vous accompagnera pas à pas pour une installation réussie !
