Doublifix : la pose pas à pas

1. Fixez les cornières hautes et basses



2.L’isolant PSE est positionné par glissement derrière les cornières et contre le mur. Si besoin de découper les panneaux à la bonne hauteur, nous préconisons l’utilisation d’une machine de découpe à fil chaud pour limiter les chutes de PSE.

3. Percez l’isolant et le mur support avec une mèche de Ø8 mm

Le support doit être percé sur une profondeur de 55mm.

L’empreinte de la vis est une TX30.

Sur maçonnerie creuse, nous préconisons de ne pas utiliser le mode « percussion » des outils électroportatifs.

4. Positionnez la cheville du kit Doublifix  à l’arase de la surface de l’isolant

La cheville doit avoir une profondeur d’ancrage de 50mm dans le mur support. Prévoir 4 fixations par plaque : 6 demi-appuis (à cheval sur 2 plaques) + 1 appui central. Veillez à respecter le calepinage suivant :

Il est indispensable de respecter le plan de calepinage indiqués ci-dessus. Les essais de chocs ont été réalisés et validés dans cette configuration.

Ainsi que le point suivant : 3 fixations au-dessus de la fixation de pied, espacées entre elles de 75 cm ± 1 cm.

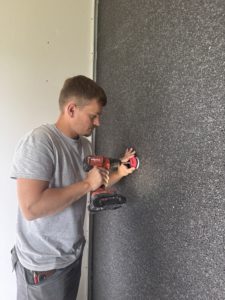

5. Vissez la partie inférieure du connecteur sur la cheville (à l’aide de la vis du kit Doublifix)

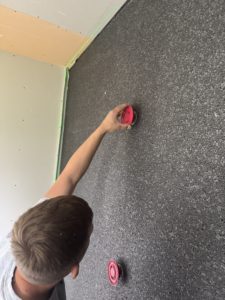

6. Vissez manuellement la partie supérieure du connecteur sur la partie inférieure

7. Réglage des appuis :

• Pour le positionnement de l’appui central, prévoir une règle adaptée à la hauteur de la paroi, en appui sur les 2 cornières, ou un laser.
• Pour le positionnement des autres appuis (6 x 1/2) : le réglage s’opère par vissage/dévissage de la partie supérieure du connecteur.

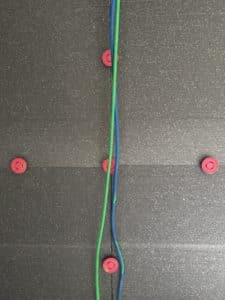

8. : Positionnez les gaines des réseaux de plomberie chauffage et électricité entre l’isolant et le connecteur

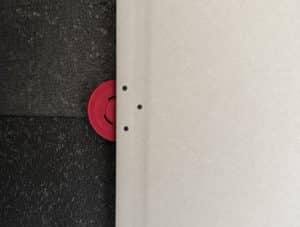

9. Découpez la plaque de plâtre à la hauteur de la paroi, puis vissez-la sur les connecteurs

Bien respecter le plan de vissage ci-dessous :

• Fixation jonctions 2 plaques

• Fixation centrale

1. Fixez les cornières hautes et basses



2.L’isolant PSE est positionné par glissement derrière les cornières et contre le mur. Si besoin de découper les panneaux à la bonne hauteur, nous préconisons l’utilisation d’une machine de découpe à fil chaud pour limiter les chutes de PSE.

3. Percez l’isolant et le mur support avec une mèche de Ø8 mm

Le support doit être percé sur une profondeur de 55mm.

4. Positionnez la cheville du kit Doublifix  à l’arase de la surface de l’isolant

La cheville doit avoir une profondeur d’ancrage de 50mm dans le mur support. Prévoir 4 fixations par plaque : 6 demi-appuis (à cheval sur 2 plaques) + 1 appui central. Veillez à respecter le calepinage suivant :

5. Vissez la partie inférieure du connecteur sur la cheville (à l’aide de la vis du kit Doublifix)

6. Vissez manuellement la partie supérieure du connecteur sur la partie inférieure

7. Réglage des appuis :

• Pour le positionnement de l’appui central, prévoir une règle adaptée à la hauteur de la paroi, en appui sur les 2 cornières, ou un laser.
• Pour le positionnement des autres appuis (6 x 1/2) : le réglage s’opère par vissage/dévissage de la partie supérieure du connecteur.

8. : Positionnez les gaines des réseaux de plomberie chauffage et électricité entre l’isolant et le connecteur

9. Découpez la plaque de plâtre à la hauteur de la paroi, puis vissez-la sur les connecteurs

Bien respecter le plan de vissage ci-dessous :

• Fixation jonctions 2 plaques

• Fixation centrale

Points singuliers

Les contours de fenêtres et de portes doivent faire l’objet d’un traitement spécifique, avec un calepinage précis de l’implantation des appuis :
