Maxisol®

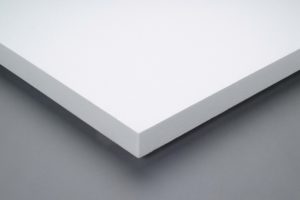

Le panneau Maxisol® en polystyrène expansé de forte densité à bords droits est destiné à l’isolation sous chape et dallage.
Sa mise en oeuvre est conforme aux DTU 52.1 (chape), DTU 13.3 (dallage), DTU 65.14, CPT Chauffage par Plancher Rayonnant Électrique.
NOUVEAU DTU 13.3 (P1-1-1) :
- bâtiments d’habitation collective ou d’hébergement, bâtiments administratifs ou bureaux, locaux de santé, hôpitaux, cliniques ou dispensaires, locaux scolaires ou universitaires, dont la charge d’exploitation est ≤ 5 kN/m², sans charges ponctuelles, ni charges roulantes : épaisseur maximum de 160 mm – R = 4,70 m².K/W
- maisons individuelles : pas de limite d’épaisseur
- autres cas de figure (dont charges d’exploitation > 5 kN/m²) : épaisseur maximum de 96 mm – R = 2,80 m².K/W
DOMAINE D’EMPLOI
Maxisol® est destiné à l’isolation thermique :
- sous dallage de terre-plein (épaisseur maxi de 150 mm pour les bâtiments collectifs et tertiaires, 96 mm pour les autres dallages et sans limite d’épaisseur en maison individuelle).
- sous chape hydraulique ou mortier de pose pour sols scellés en pose directe :
– des planchers situés en haut de sous-sol, sur vide sanitaire, sur passage extérieur…
– des locaux types bâtiments d’habitation (maisons individuelles ou collectifs), tertiaires et Établissements Recevant du Public (ERP). Dans ce cas, la charge d’exploitation doit être inférieure à 500 kg/m². - sous plancher chauffant à eau basse température, réversible et rayonnant électrique.
Épaisseur maximum sous chape : 300 mm avec classement SC1 a3 Ch
QUANTITATIFS
Quantités moyennes pour 1 m² d’isolation :
- 1,05 m² de panneau en polystyrène expansé Maxisol®
- 2,3 m² de film polyéthylène
- 1,3 m de bande périphérique, si besoin
*Pour les bâtiments d’habitation collective ou d’hébergement, bâtiments administratifs ou bureaux, locaux de santé, hôpitaux, cliniques ou dispensaires, locaux scolaires ou universitaires, dont la charge d’exploitation est ≤ 5 kN/m², sans charges ponctuelles, ni charges roulantes.
Les + produit
- Poids carbone de 4,97 kg CO2 equiv/m² en épaisseur 60 mm*
- Produit polyvalent pouvant être mis en œuvre sous dallage (DTU 13.3) ou sous chape (DTU 26.2 et 52.1)
- Certifié ACERMI
- Compatible avec les planchers chauffants
- Excellent rapport coût/performance/impact environnemental
- Répond aux exigences de la RE 2020
- 100% recyclable et fabriqué à partir de matière recyclée
- Conçu et fabriqué en France
* Le poids carbone est issu du configurateur de FDES HIRSCH Isolation
Economies d'énergie
Isolation thermique
Produit léger
du produitfermerouvrir
- Destination
- Sous chape, Sous dallage
- Usage
- Isolation en partie courante du sol
- Conductivité thermique λ
- 0,034 (W/m.K)
- Largeur de l'UC (*) (m)
- 1, m, 1,2
- Type d'isolant
- Polystyrène expansé (PSE)
- Code ISOLE
- – De 20 à 35 mm : 51222 – De 40 à 300 mm : 51223
- Déformation de service Ds
- ds mini : 0,7 % ds maxi : 1,3 %
- N° ACERMI
- 03/081/067
- N° DOP
- ISOL001-21
- Etiquetage sanitaire
- A+
Documentation pdf
associée
tout téléchargerNom de l'article | Maxisol® 96 100/120 | Maxisol® 100 100/120 | Maxisol® 96 120/250 | Maxisol® 110 100/120 |
---|---|---|---|---|
Conditionnement de vente | Colis de 6 panneaux | Colis de 6 panneaux | Colis de 6 panneaux | Colis de 5 panneaux |
Résistance thermique (m²·K/W) | 2,80 | 2,90 | 2,80 | 3,20 |
Nom de l'article | Maxisol® 100 120/250 | Maxisol® 120 100/120 | Maxisol® 130 100/120 | Maxisol® 120 120/250 |
---|---|---|---|---|
Conditionnement de vente | Colis de 6 panneaux | Colis de 5 panneaux | Colis de 4 panneaux | Colis de 5 panneaux |
Résistance thermique (m²·K/W) | 2,90 | 3,50 | 3,80 | 3,50 |
Nom de l'article | Maxisol® 110 120/250 | Maxisol® 140 100/120 | Maxisol® 130 120/250 | Maxisol® 140 120/250 |
---|---|---|---|---|
Conditionnement de vente | Colis de 5 panneaux | Colis de 4 panneaux | Colis de 4 panneaux | Colis de 4 panneaux |
Résistance thermique (m²·K/W) | 3,20 | 4,10 | 3,80 | 4,10 |
Nom de l'article | Maxisol® 150 120/250 | Maxisol® 35 100/120 | Maxisol® 150 100/120 | Maxisol® 40 120/100 |
---|---|---|---|---|
Conditionnement de vente | Colis de 4 panneaux | Colis de 17 panneaux | Colis de 4 panneaux | Colis de 15 panneaux |
Résistance thermique (m²·K/W) | 4,40 | 1,00 | 4,40 | 1,15 |
Nom de l'article | Maxisol® 35 120/250 | Maxisol® 40 120/250 | Maxisol® 50 100/120 | Maxisol® 60 100/120 |
---|---|---|---|---|
Conditionnement de vente | Colis de 17 panneaux | Colis de 15 panneaux | Colis de 12 panneaux | Colis de 10 panneaux |
Résistance thermique (m²·K/W) | 1,00 | 1,15 | 1,45 | 1,75 |
Nom de l'article | Maxisol® 50 120/250 | Maxisol® 70 100/120 | Maxisol® 60 120/250 | Maxisol® 70 120/250 |
---|---|---|---|---|
Conditionnement de vente | Colis de 12 panneaux | Colis de 8 panneaux | Colis de 10 panneaux | Colis de 8 panneaux |
Résistance thermique (m²·K/W) | 1,45 | 2,05 | 1,75 | 2,05 |
Nom de l'article | Maxisol® 80 100/120 | Maxisol® 90 100/120 | Maxisol® 80 120/250 | Maxisol® 90 120/250 |
---|---|---|---|---|
Conditionnement de vente | Colis de 7 panneaux | Colis de 6 panneaux | Colis de 7 panneaux | Colis de 6 panneaux |
Résistance thermique (m²·K/W) | 2,35 | 2,60 | 2,35 | 2,60 |
UC : unité consommateur
Des épaisseurs supplémentaires peuvent être proposées sur demande
