Isolation des fondations : une nouvelle gamme pour tous les chantiers

L’isolation des fondations – comprenez les murs de soubassements enterrés ou partiellement enterrés – est un passage obligé pour de nombreux projets de construction.

Avec une nouvelle gamme d’isolants dédiés à ces applications, HIRSCH Isolation refond complètement son offre pour s’adapter à toutes les contraintes chantiers. Suivez le guide.

isolation fondation soubassement polystyrene expanse cellomur

Pourquoi isoler les soubassements ?

L’isolation par l’extérieur des parois de fondations dépend principalement du type de local que l’on retrouvera derrière ces parois. Dans le cas d’un local chauffé et occupé (par exemple un bureau en sous-sol), il sera impératif d’isoler le mur donnant sur le sol extérieur pour des raisons de confort des occupants. Dans le cas d’un vide sanitaire, l’isolation par l’extérieur sera plutôt réalisée dans le but de réduire le pont thermique de liaison plancher-mur.

Les isolants de la gamme Fondations HIRSCH Isolation peuvent remplir plusieurs fonctions :



  • Isolation thermique

isolation polystyrene expanse performance thermique PSE

  • Drainage des eaux pluviales

isolation polystyrene expanse economie energie PSE

  • Protection mécanique

protection mecanique

  • Finition esthétique

finition esthetique cellocem isolation



Selon la fonction recherchée, on s’orientera vers le produit de la gamme adapté au besoin.

En revanche, il est à noter qu’aucun isolant n’assure de fonction d’étanchéité. C’est le rôle des membranes d’étanchéité, ou des étanchéités bitumineuses, auxquelles l’isolant ne pourra pas se substituer.

La mise en œuvre des isolants en parois enterrées est encadrée par les recommandations professionnelles de la CSFE « L’isolation thermique par l’extérieur des parois enterrées avec revêtement d’étanchéité. » Ce guide indique notamment comment calculer les profondeurs d’enfouissement maximales, pour les isolants destinés à être utilisés en parties enterrées, à partir de leur résistance en compression CS(10).

isolation fondation soubassement polystyrene expanse cellomur

Une gamme tout-terrain

Une offre revue pour les parois enterrées

Avec des nouvelles références, aux performances inédites, HIRSCH Isolation souhaite offrir une solution à tous les chantiers nécessitant une isolation durable en partie enterrée. Un produit en polystyrène expansé (PSE) graphité fait son apparition, pour offrir une isolation thermique supérieure et limiter les épaisseurs mises en œuvre, en cohérence avec les épaisseurs d’isolant de façade.

Avec une profondeur d’enfouissement maximale atteignant désormais près de 10 mètres, selon la configuration du chantier (type de sol et de stationnement), HIRSCH Isolation permet aux entreprises de répondre aux chantiers les plus exigeants avec cette nouvelle gamme.

Voici le détail des produits composant la nouvelle offre pour l’isolation des parois enterrées :

Stisol Vêture Ultra et Stisol Vêtage Ultra

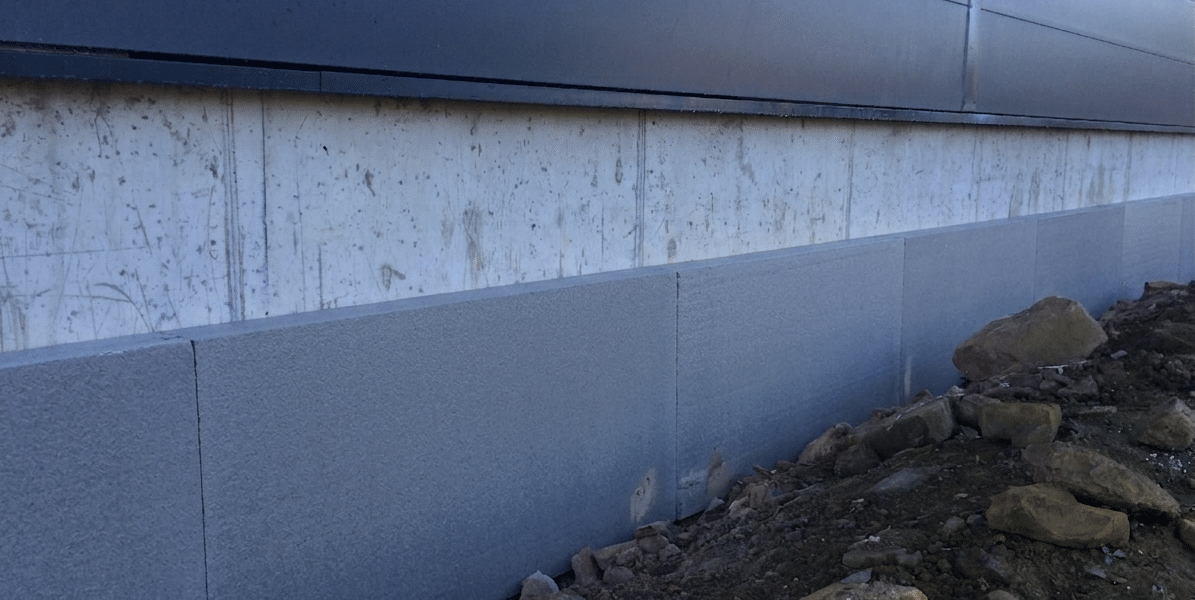

Cellomur® Fondation Ultra

  • Lambda 31
  • Dimensions : 1200 x 600 mm
  • Épaisseur : 20 à 400 mm
  • Bords : droits
  • Résistance thermique : 0,6 à 12,90 m².K/W
  • CS(10) 60 kPa
  • Profondeur d’enfouissement maximale jusqu’à 2,30m
cellomur fondation isolation parois enterrees soubassements polystyrene

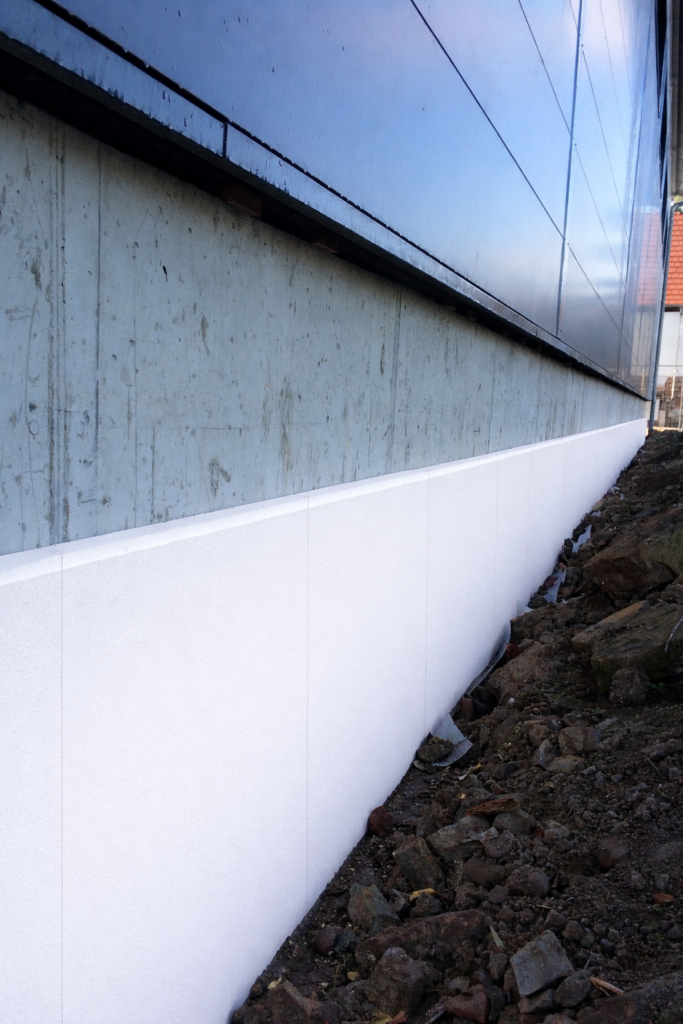

Cellomur® Fondation

  • Lambda : 36
  • Dimensions : 1200 x 600 mm
  • Epaisseur : 20 à 300 mm
  • Bords : droits
  • Résistance thermique : 0,55 à 8,45 m².K/W
  • CS(10) 100 kPa
  • Profondeur d’enfouissement maximale jusqu’à 3,80m
cellomur fondation isolation parois enterrees soubassements polystyrene

Cellomur® Fondaplus

  • Lambda : 34
  • Dimensions : 1200 x 600 mm
  • Epaisseur : 20 à 300 mm
  • Bords : droits
  • Résistance thermique : 0,55 à 8,80 m².K/W
  • CS(10) 180 kPa* (*valeur provisoire)
  • Profondeur d’enfouissement maximale jusqu’à 6,80m* (*valeur provisoire)
cellomur fondation isolation parois enterrees soubassements polystyrene

Cellomur® Fondamax

  • Lambda : 33
  • Dimensions : 1200 x 600 mm
  • Epaisseur : 20 à 300 mm
  • Bords : droits
  • Résistance thermique : 0,60 à 9,05 m².K/W
  • CS(10) 250 kPa
  • Profondeur d’enfouissement maximale jusqu’à 9,50m

À noter : les profondeurs maximales indiquées ci-dessus sont les profondeurs maximales théoriques dans les cas de figure les plus favorables indiqués dans les recommandations professionnelles de la CSFE. Pour chaque projet, veillez à vérifier la nature du sol ainsi que les stationnements adjacents aux parois isolées, afin de déterminer la profondeur maximale d’enfouissement admissible pour le produit retenu.

Profondeur d’enfouissement : on vous explique tout



Comment calculer la profondeur maximale ?

Le calcul est réalisé selon les recommandations professionnelles de la CSFE. La profondeur d’enfouissement dépend de :



  • La nature du sol (sables / graviers ou sol limoneux)
  • La présence de parcs de stationnement adjacents ou d’accès pompiers
  • La résistance mécanique en compression de l’isolant



Voici la formule utilisée : Hmax = (Rlim/Ka – q)/ρ

Avec :

  • Rlim= CS(10) / 4
  • Ka = coefficient de poussée latérale du sol (ex. 0,33 pour les sables et graviers)
  • ρ= masse volumique moyenne du sol (20 kN/m3)
  • q= poussée due à une charge d’exploitation uniformément répartie (ex. 2,3 kN/m² pour un parc de stationnement pour véhicules légers)
isolation parois enterrees soubassements fondations polystyrene expanse

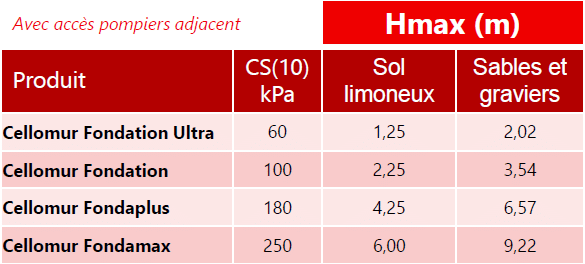

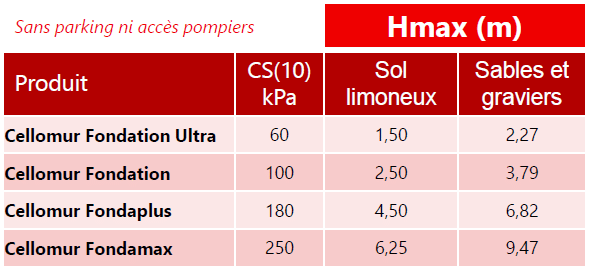

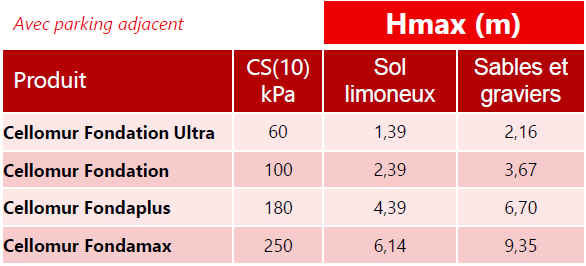

Les profondeurs d’enfouissement de notre nouvelle gamme

En tenant compte des éléments indiqués plus haut, nous pouvons désormais déterminer les profondeurs d’enfouissement maximales des isolants de notre nouvelle gamme dédiée aux parois enterrées. Comme vous l’aurez compris, la clé d’entrée sera ici la présence de stationnements (et leur type), puis la nature du sol, et enfin le choix du produit adapté.

Voici le récap ultime pour faire vos choix en toute sérénité :

profondeur enfouissement isolant parois enterrees soubassement fondation
profondeur enfouissement isolant parois enterrees soubassement fondation
profondeur enfouissement isolant parois enterrees soubassement fondation

Parois semi-enterrées : protection et esthétique

En partie semi-enterrée, l’objectif principal consiste à isoler thermiquement (pour assurer la continuité de la façade et / ou couper le pont thermique de liaison plancher bas – mur) et à protéger l’isolant sur cette zone de mur généralement exposée aux agressions extérieures.

Pour remplir ces missions, notre emblématique gamme Cellocem® est la solution idéale, avec deux produits parfaitement adaptés. Constitués de primaires isolants en PSE graphité, recouverts de parements robustes et incombustibles, ces deux produits bénéficient depuis peu d’une toute nouvelle ligne de production, modernisée et automatisée, pour répondre à une demande croissante avec une qualité et des délais de livraison encore meilleurs.

Drainage : performance et finition moulée

Pour assurer le drainage vertical des eaux pluviales, à déterminer en amont du chantier, HIRSCH Isolation propose un produit en qualité moulée : Cellodrain® Ultra.

Panneau de PSE graphité haute densité, doté de hautes performances thermiques, Cellodrain® Ultra offre par ailleurs une finition ultra-qualitative pour un confort de pose optimal :

  • Bords rainures-languettes 4 côtés
  • Surface quadrillée
  • Finition arrière du panneau gaufrée pour un encollage facilité
  • Géotextile robuste contre collé en usine pour protéger le panneau et préserver sa fonction de drainage

Et la pose dans tout ça ?

La pose relève principalement des recommandations professionnelles de la CSFE et des préconisations des fabricants. Vous trouverez plus de détails sur la mise en oeuvre de ces produits dans notre guide technique GUIDE HIRSCH, récemment actualisé.



Quelques rappels des principes de base :

  • Selon les recommandations professionnelles de la CSFE, les panneaux semi-enterrés doivent être apparents sur une hauteur minimale de 15 cm avant le départ de l’ITE.
  • Mise en œuvre à partir d’un appui continu (semelle, corbeau ou profilé métallique).
  • Pose des panneaux dans le sens horizontal ou vertical pour limiter les découpes.
  • Pose façon joint de pierre face quadrillée contre le support.
  • Joints serrés et emboîtement grâce aux feuillures.
  • En cas de découpe des panneaux, la feuillure sera à recréer.
  • Le remblaiement doit être effectué à l’aide de graviers filtrants et drainants (conformément au DTU 20.1) sous 48h après le séchage de la colle. Un étaiement peut s’avérer provisoirement nécessaire.
