Cellodrain® Ultra : l’isolation des fondations nouvelle génération

Cellodrain® Ultra est la nouvelle solution 3 en 1 pour l’isolation des murs de fondation. Pourquoi 3 en 1 ? Car ce produit réalise, en une seule étape de pose, l’isolation, la protection de l’étanchéité et le drainage des parois enterrées. C’est également le premier isolant en polystyrène expansé graphité dédié à cette application. Ses excellentes performances thermiques et mécaniques vous permettront d’atteindre des résistances thermiques très élevées, tout en limitant les épaisseurs. Envie d’en savoir plus sur cette innovation HIRSCH Isolation ? Suivez le guide.

Isoler les fondations, pourquoi ?

L’isolation des parois enterrées pouvant être difficilement réalisée une fois la construction terminée, il est important de la prévoir dès le début du projet, en particulier si une isolation par l’extérieur de la façade ou une isolation sous dalle est envisagée.

Isoler un mur de soubassement avec Cellodrain® Ultra va présenter plusieurs avantages :

  1. Réduire fortement le pont thermique du plancher bas et les déperditions de la paroi enterrée.
  2. Réduire le risque de condensation et d’humidité des parois intérieures.
  3. Améliorer le confort des locaux de sous-sol aménagés.
  4. Préserver le bâti en protégeant l’étanchéité et le support des agressions et infiltrations d’eau.



Quels types de murs isole-t-on avec Cellodrain® Ultra ?

Il existe trois types de murs de soubassement, selon le DTU 20.1 « Ouvrages en maçonnerie de petits éléments – Parois et murs » :

  • 1ère catégorie : mur bordant des locaux utilisés où aucune trace d’humidité n’est acceptée sur sa face intérieure.
  • 2e catégorie : mur bordant des locaux pour lesquels l’étanchéité de la paroi n’est pas obligatoire et où des infiltrations limitées peuvent être acceptées par le maître d’ouvrage.
  • 3e catégorie : mur n’assurant aucune fonction autre que la résistance mécanique.

L’isolation des parois enterrées avec Cellodrain® Ultra va principalement concerner les catégories 1 et 2.

cellodrain ultra isolation fondation drainage soubassement polystyrene
cellodrain ultra isolation fondation drainage soubassement polystyrene

Cellodrain® Ultra dispose d’une certification par tierce partie allemande (Zulassung) et d’une DOP – disponibles en français,. Les mesures de conductivité thermique sont réalisées selon les mêmes normes harmonisées qu’en France (EN 13163:2012 + A1:2015).

À la découverte de Cellodrain® Ultra

Cellodrain® Ultra est la première solution d’isolation et de drainage des parois enterrées en polystyrène expansé graphité.

Outre sa performance thermique élevée (λ 31 mW/m.K), Cellodrain ® Ultra offre des performances mécaniques permettant un enfouissement jusqu’à 3 mètres de profondeur.

Disposant d’une surface à ergots protégée par un géotextile haute qualité, Cellodrain® Ultra assure une fonction de drainage performante ainsi qu’une protection optimale de l’étanchéité grâce à ses bords feuillurés 4 côtés.

Enfin, sa finition gaufrée sur la face arrière garantit une accroche efficace sur le support, en plus d’une qualité digne d’un produit moulé dernière génération.

Avec Cellodrain® Ultra, vous gagnez du temps sur chantier en réalisant 3 opérations en une seule passe, et avec un seul produit !



Principales caractéristiques techniques :

Dimensions :
Longueur : 1250 mm
Largeur : 600 mm
Épaisseur : 80 – 100 – 120 – 140 – 160 – 180 – 200 mm

Performances mécaniques :
Résistance à la compression à 10% de déformation : CS(10) ≥ 150 kPa
Fluage en compression : CC(2/1,5/50) 45 kPa
Profondeur d’enfouissement : ≤ 3 m

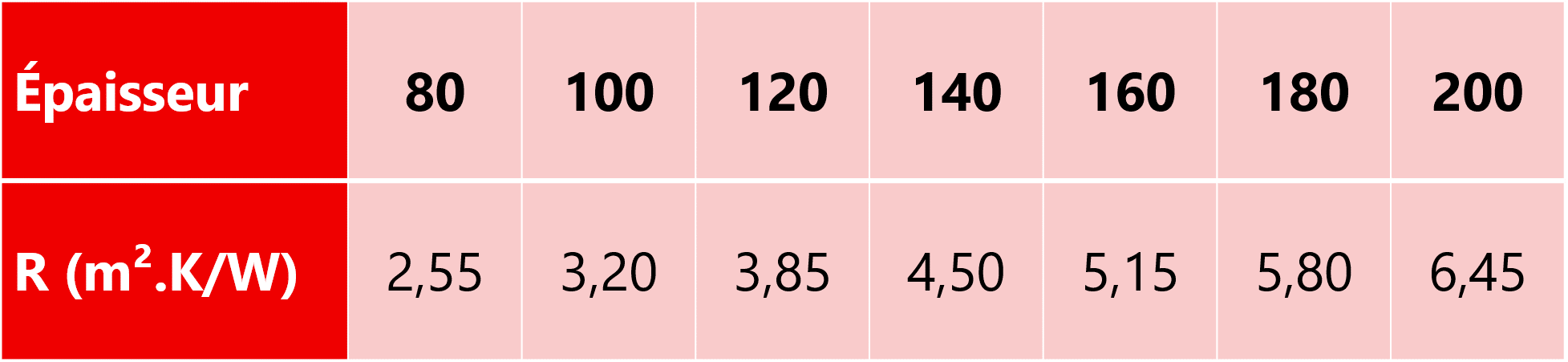

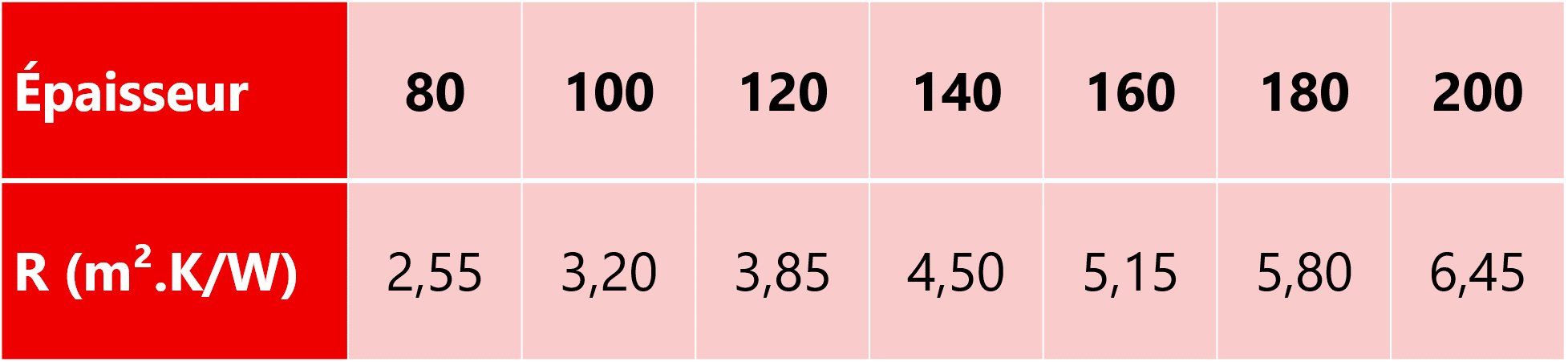

Résistance thermique :

cellodrain ultra isolation fondation drainage soubassement polystyrene

Focus sur les caractéristiques produit

cellodrain ultra isolation fondation drainage soubassement polystyrene

Comment poser Cellodrain® Ultra ?

Cellodrain® Ultra peut être fixé sur le mur support par collage ou par fixation mécanique (chevillage) selon le type de support.



Textes de référence :



Principes de pose :

  • Mise en œuvre en montant à partir d’un appui continu ( corbeau ou profilé métallique).
  • Pose des panneaux dans le sens horizontal ou vertical pour limiter les découpes.
  • Pose façon joint de pierre face quadrillée contre le support.
  • Joints serrés et emboîtement grâce aux feuillures.
  • Recouvrement du géotextile en rives basses et latérales des panneaux.
  • En cas de découpe des panneaux, la feuillure sera à recréer et il conviendra de laisser dépasser le géotextile pour assurer le recouvrement.
cellodrain ultra isolation fondation drainage soubassement polystyrene

Composition de l'ouvrage

cellodrain ultra isolation fondation drainage soubassement polystyrene
