Graphipan® CEE 103 Igni

La référence de l’isolation des sous-faces de plancher en rénovation.



Le panneau Graphipan® CEE 103 Igni est un panneau de polystyrène expansé graphité ignifugé, à hautes performances thermiques et doté d’une excellente tenue mécanique. Fixé par chevillage ou par collage, selon la nature et l’état du support.



DOMAINE D’EMPLOI

  • Isolation des plafonds de caves, sous-sols ou garages des bâtiments d’habitation individuelle des 1ère et 2ème familles, en rénovation.
  • Isolation des sous-faces de planchers sur vide sanitaire des bâtiments d’habitation et des bâtiments tertiaires.

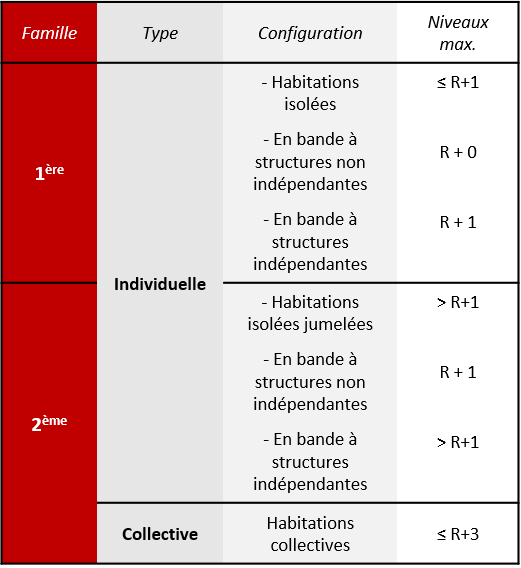

Rappel des familles d’habitation

reglementation incendie isolation plancher garage cave CEE

Classement des familles d’habitation selon l’arrêté du 31 janvier 1986 relatif à la protection contre l’incendie des bâtiments d’habitation.

RÉGLEMENTATION

Ignifugé, doté d’une Euroclasse E et bénéficiant d’un PV de réaction au feu M1, ce produit répond à la réglementation incendie en vigueur (Guide de l’isolation par l’intérieur des bâtiments d’habitation du point de vue des risques en cas d’incendie – version 2016).

La matière première utilisée pour la fabrication du produit dispose d’une Euroclasse D – une performance certifiée par le LNE.



MISE EN OEUVRE

Fixation mécanique avec des chevilles avec clou à frapper, pour isolants rigides :

  • Fixation à l’aide de 4 chevilles de type Etanco, SUPER ISO II ou équivalent

plan chevillage graphipan CEE polystyrene expanse PSE

  • Diamètre de perçage (d0) : 10 mm
  • Épaisseur maximum de l’élément à fixer (tfix) : ≤105 mm
  • Profondeur minimum de perçage (h1) : 150 mm
  • Profondeur minimum de mise en oeuvre (hnom) : ≥50 mm

cheville fixation isolant graphipan CEE polystyrene expanse



Collage avec une colle hybride polyvalente :

collage panneau graphipan CEE polystyrene expanse PSE

Utiliser une colle sans solvant, sans iso-cyanate et respectueuse de l’environnement, de type Illbruck SP350 ou équivalent.

  • Déposer 5 plots de colle (environ 100g au total) par panneau. Un sachet permet de coller environ 6 panneaux, soit 4,32 m².
  • L’application doit être réalisée sur un support sain exempt de poussière.
  • Une fois collé, le panneau peut être peint avec une peinture sans solvant.



Les + produit

  • Solution de rénovation ouvrant droit aux aides financières
  • Performance thermique conforme à la fiche d’opération standardisée BAR-EN-103 (R = 3,10 m².K/W en 100 mm d’épaisseur) pour bénéficier des primes CEE (Certificats d’Économie d’Énergie)
  • Perte d’espace habitable limitée grâce à une faible épaisseur (100 mm)
  • Stabilité dimensionnelle pour une isolation pérenne
  • Produit certifié ACERMI
  • Pose tout confort : pas d’émission de poussière, pas d’EPI nécessaire
  • Solution conforme à la réglementation incendie en vigueur pour les applications en vide sanitaire et plafond de sous-sol des bâtiments d’habitation de la 1ère et 2e famille
  • isolation polystyrene expanse economie energie PSEEconomies d'énergie
  • isolation polystyrene expanse performance thermique PSEIsolation thermique
  • isolation polystyrene expanse productivite chantier PSEProductivité chantier
  • isolation polystyrene expanse leger legereteProduit léger
Caractéristiques
du produitfermerouvrir
Destination
Sous-face de dalle
Mise en œuvre
Fixation en sous-face de plancher par chevillage et/ou collage
Type d’isolant
Polystyrène expansé (PSE)
N° ACERMI
03/081/361
Réaction au feu (Euroclasse)
E
N° DOP
ISOL001-21
Conditionnementfermerouvrir
Nom de l'article Graphipan® CEE 103 Igni 100 60/120
Conditionnement de vente Colis de 5 panneaux
Épaisseur de l'UC (*) (mm) 100
Résistance thermique (m²·K/W) 3,10

UC : unité consommateur
Des épaisseurs supplémentaires peuvent être proposées sur demande
